Система управления терминалом для быстрого просмотра

Все изображения (или видео) на этой странице демонстрируют применение нашей системы управления терминалом окружающей среды в проектах клиентов.

Для вашего удобства представлено видео проекта TaiYu (HK) Group,

На 0:34 показана интеллектуальная система птицеводства vcloud.

Видео предназначено для просмотра на устройствах с вертикальным экраном. Пожалуйста, откройте и просмотрите его на мобильном телефоне или iPad.

Наша система вентиляции и контроля температуры соответствует стандартам Европы и США.

Для лучшего понимания полной системы климата в птицеводстве, представлены 3 видео кейсов TaiYu (HK) Group — демонстрирующие умный контроллер, взаимодействие вентиляторов, подушек, панелей воздушного потока, впускной системы и другого климатического оборудования в птичнике.

Кейс TaiYu (HK) Group 1

На 2:36 показана полная климатическая система в птичнике.

Кейс TaiYu (HK) Group 2

На 0:52 показана полная климатическая система в птичнике.

Кейс TaiYu (HK) Group 3

На 0:22 показана полная климатическая система в птичнике.

Почему стоит выбрать и сотрудничать с TaiYu (HK) Group?

Здесь представлено 15-минутное видео, демонстрирующее оборудование птицефермы, производственный отдел, контроль качества, логистику, кейсы клиентов...

1. Вы получите качество мирового уровня при снижении затрат на 20%.

Разработка ведется совместно с инженерами Европы и США, но производство осуществляется в Китае или других филиалах.

2. Вы можете быстро получить все данные о вашей птицеферме.

У нас есть интеллектуальная система управления, позволяющая просматривать данные о потреблении корма, скорости роста и другие параметры всех птичников через приложение на вашем телефоне, iPad или компьютере.

Рекомендуемое оборудование для птицефермы

Whatsapp доступен круглосуточно: +86 18830120193, +234 8111199996, чтобы получить полный бизнес-план птицефермы и список оборудования с расценками.

Система управления терминалом окружающей среды по европейскому стандарту

Краткое описание системы управления терминалом окружающей среды

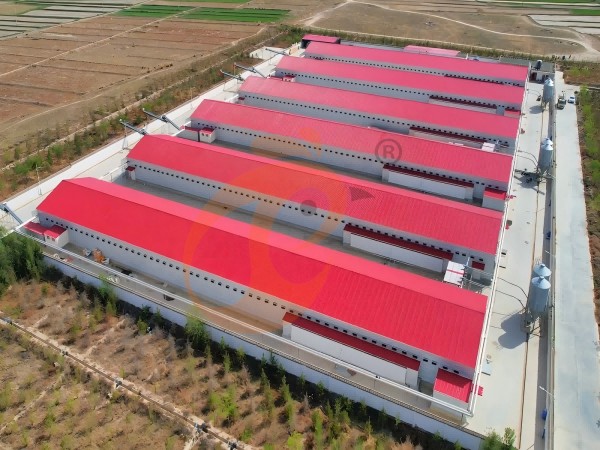

Общая планировка птицефермы

1. Раздельное управление впуском воздуха для передней, центральной и задней зон птичника.

2. Регулировка температуры днем/ночью в зависимости от внешних условий.

3. Промышленный сенсорный экран поддерживает 40 сухих контактов для стабильной работы.

4. Передача данных в реальном времени через умный шлюз на облачный сервер для мониторинга с нескольких устройств.

5. Полностью автоматизированное управление окружающей средой на основе встроенных параметров; настройки могут быть адаптированы для каждой фермы.

6. Поддерживает интегрированное управление кормом, водой, освещением, обогревом и охлаждением с помощью влажных завес для повышения эффективности.

Характеристики системы управления терминалом окружающей среды

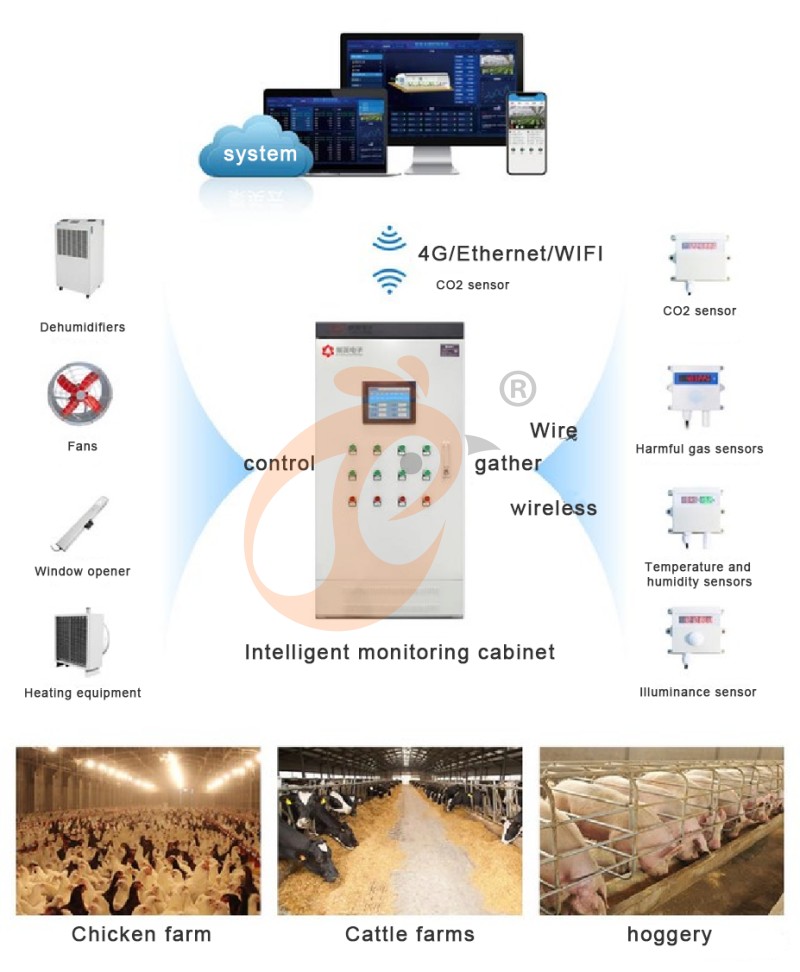

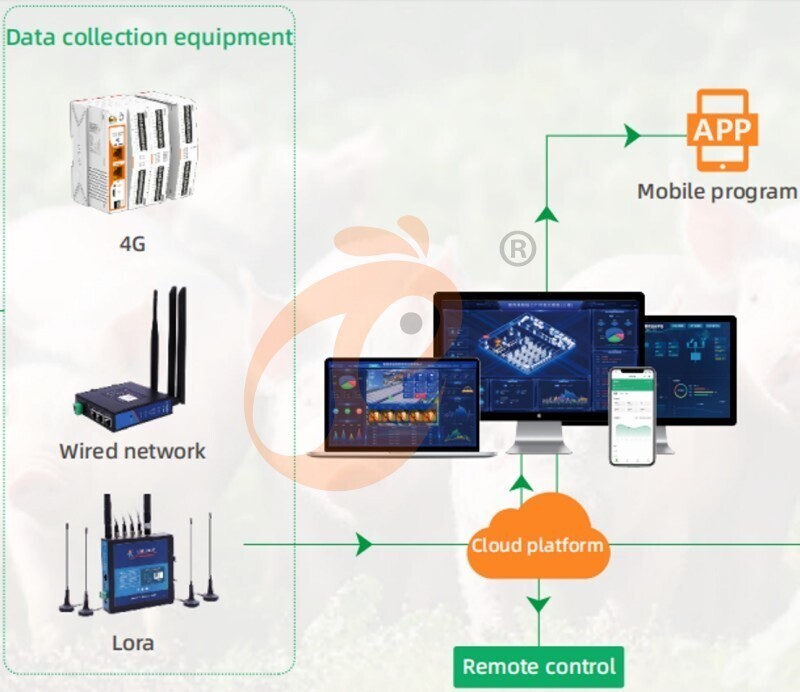

Компоновка программного и аппаратного обеспечения

Управление птицефермой через облако

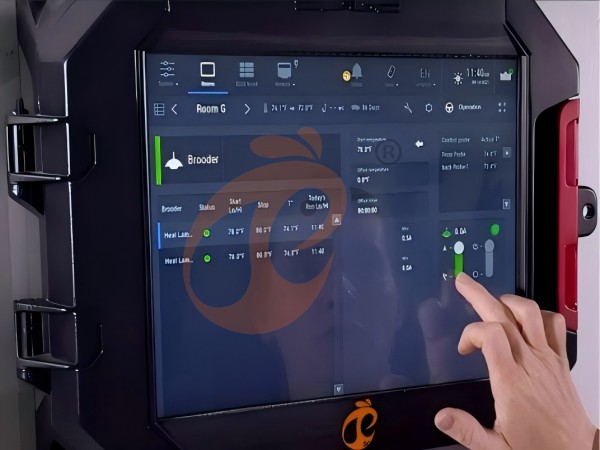

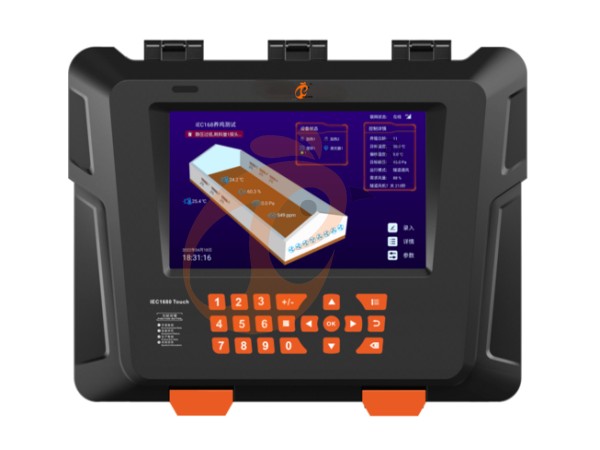

1. Промышленный сенсорный контроллер: 10-дюймовый дисплей с 3D-схемой птичника и всеми параметрами окружающей среды.

2. Многозонная вентиляция: 22 группы вентиляторов с 36 уровнями вентиляции; независимое управление занавесами на горной стене и боковых стенах.

3. Трехсекционное зондирование: Датчики в передней, центральной и задней частях позволяют регулировать открытие малых окон для уменьшения перепадов температур.

4. Вентиляторы с регулируемой скоростью и функцией времени: Вентиляция регулируется в соответствии с минимальной скоростью дыхания.

5. Имитация освещения: Имитация рассвета и заката с регулируемой интенсивностью и функцией задержки выключения.

6. Регулировка температуры днем и ночью: Автоматический контроль температуры на основе заданных временных периодов.

7. Управление обогревом по зонам: Три независимые зоны; поддерживает вентиляторы для снижения давления и циркуляции, а также равномерность подачи корма.

8. Режимы охлаждения с помощью влажных завес: Управление по времени, нормально открытые или автоматическая регулировка в зависимости от температуры.

9. Мониторинг воды и корма: Запись потребления воды с 6 метров; поддерживается статистика потребления корма для до 4 кормовых башен.

10. Интеграция с облаком (Контроллер-9200 Plus): Мониторинг температуры, влажности, отрицательного давления и CO₂ в реальном времени; аномальные данные вызывают тревогу. Поддерживает обмен данными с несколькими устройствами и онлайн-управление разведением.

Пример системы управления терминалом окружающей среды

Полный сбор данных

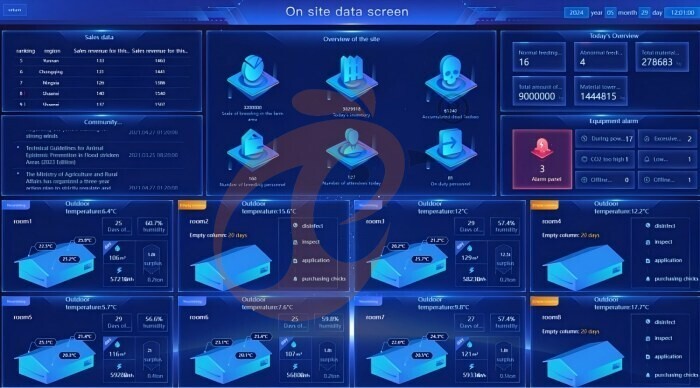

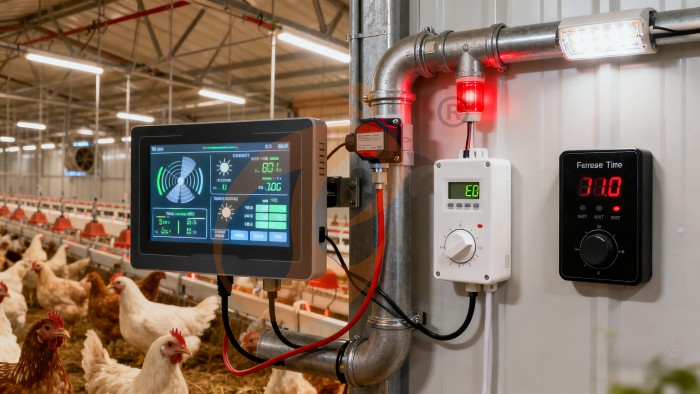

Экран данных на месте

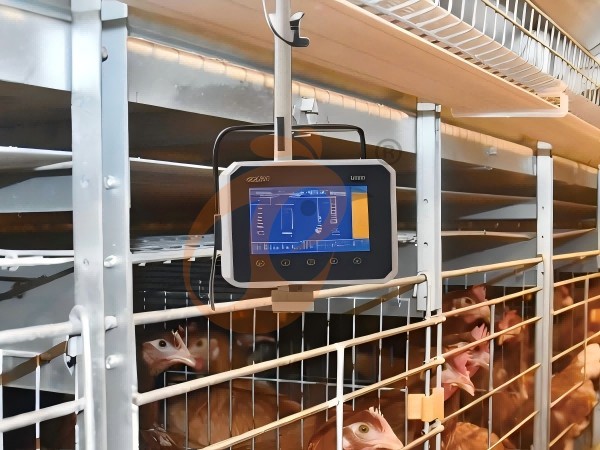

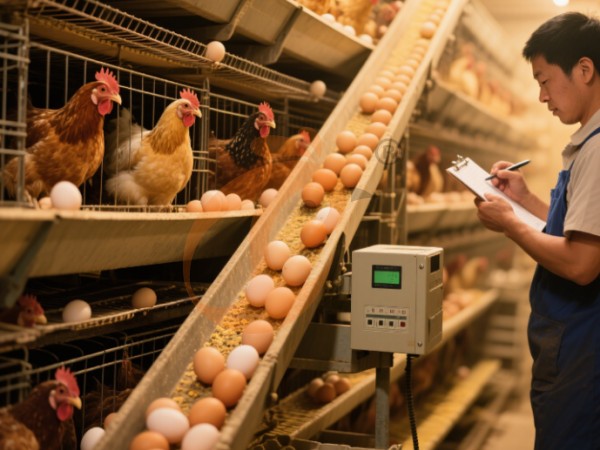

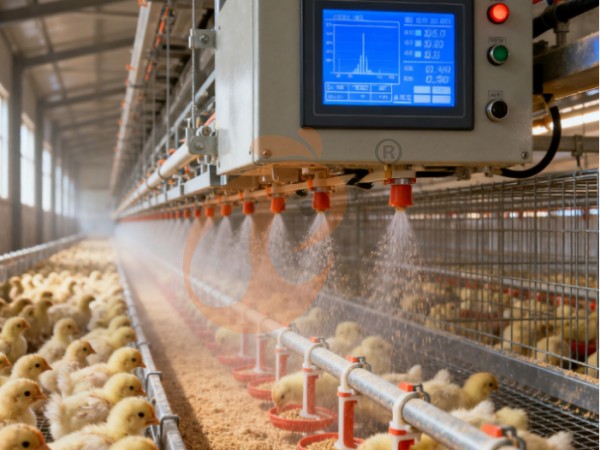

Аппаратное устройство на птицеферме

Прокрутите таблицу, чтобы увидеть полное содержание. Данные приведены только для справки.

Принцип работы системы управления терминалом окружающей среды

1. Датчики и устройства мониторинга

Датчик на клеточной системе

Датчик на бесклеточной системе

Датчик на птичнике с насестами

Комплектующие

• Датчики температуры

• Датчики влажности

• Датчики воздушного потока

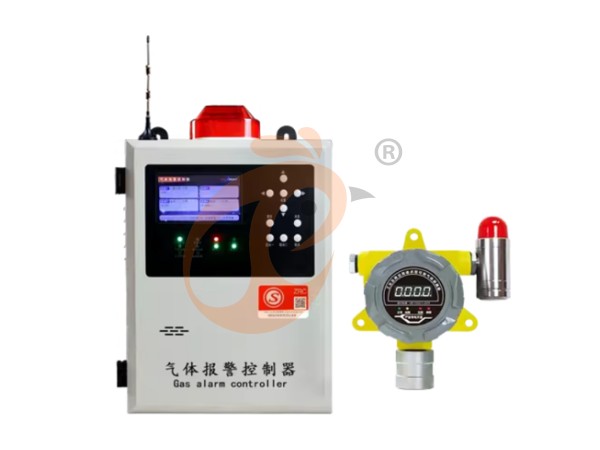

• Датчики аммиака (NH₃) и CO₂

• Датчики статического давления

Процесс работы

• Измерение температуры, влажности, воздушного потока и качества воздуха в нескольких зонах.

• Передача данных в реальном времени на контроллер ETCS и облачную платформу.

• Автоматическое обновление панели управления в мобильном приложении, на планшете или ПК для просмотра текущих условий в птичнике.

2. Контроллер и облачная платформа

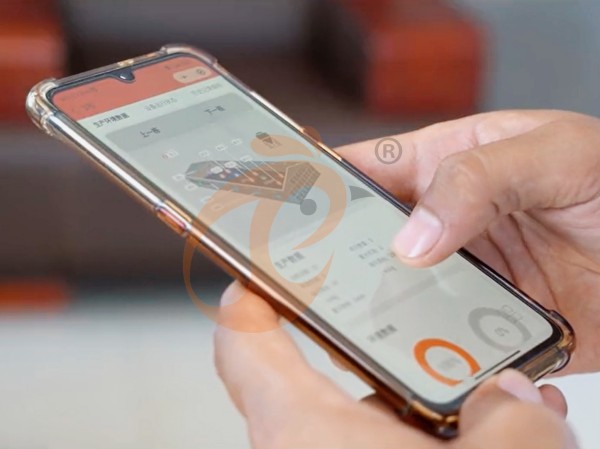

Мобильное приложение для управления

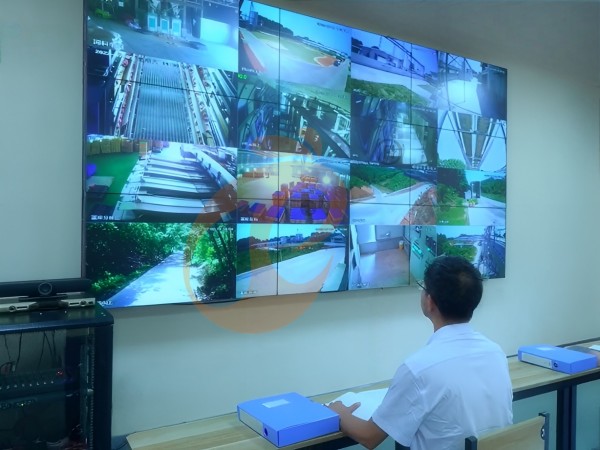

Центр видеонаблюдения

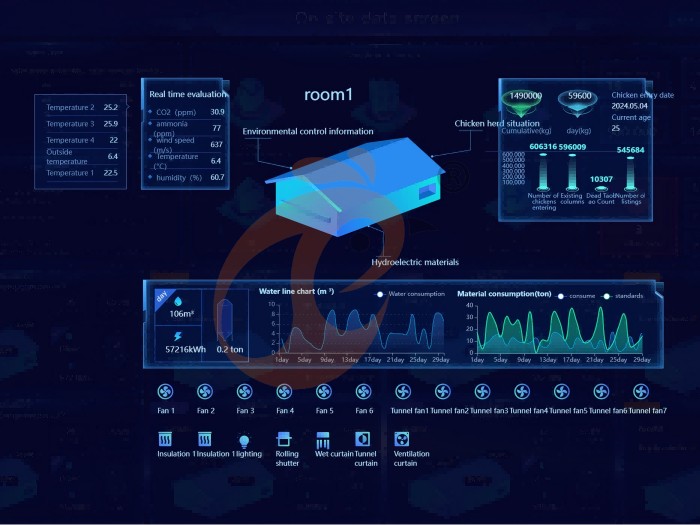

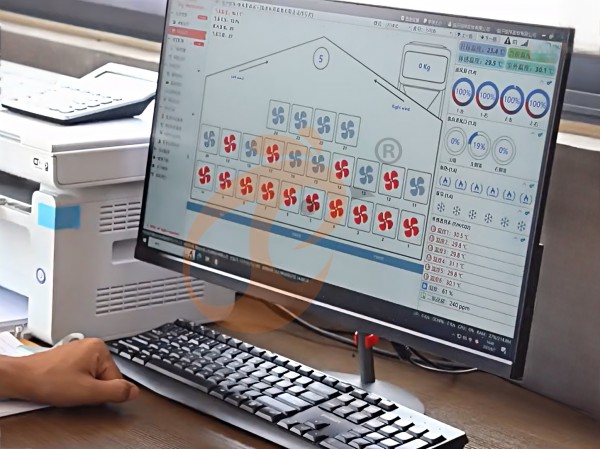

Экран данных

Комплектующие

• Промышленный сенсорный контроллер

• Модуль интеграции с облаком

• Интерфейсы связи (Wi-Fi / RS485 / Ethernet)

Процесс работы

• Получение данных об окружающей среде со всех датчиков.

• Анализ параметров в реальном времени и сравнение с заданными целевыми диапазонами.

• Отправка команд для регулировки вентиляторов, занавесов, увлажнителей и осушителей для поддержания оптимальных условий.

• Хранение исторических данных для прогнозирующего обслуживания и оптимизации работы.

3. Автоматическое управление оборудованием

Комплектующие

• Вентиляторы с регулируемой скоростью

• Автоматические занавесы и заслонки

• Увлажнители и осушители

Процесс работы

• Работа оборудования в соответствии с инструкциями контроллера.

• Вентиляторы регулируют скорость в зависимости от температуры, воздушного потока и уровня аммиака.

• Занавесы автоматически открываются/закрываются для регулировки распределения воздушного потока.

• Увлажнители и осушители регулируются для поддержания целевой влажности.

• Оборудование работает, останавливается или переключает режимы в соответствии с графиком фермы.

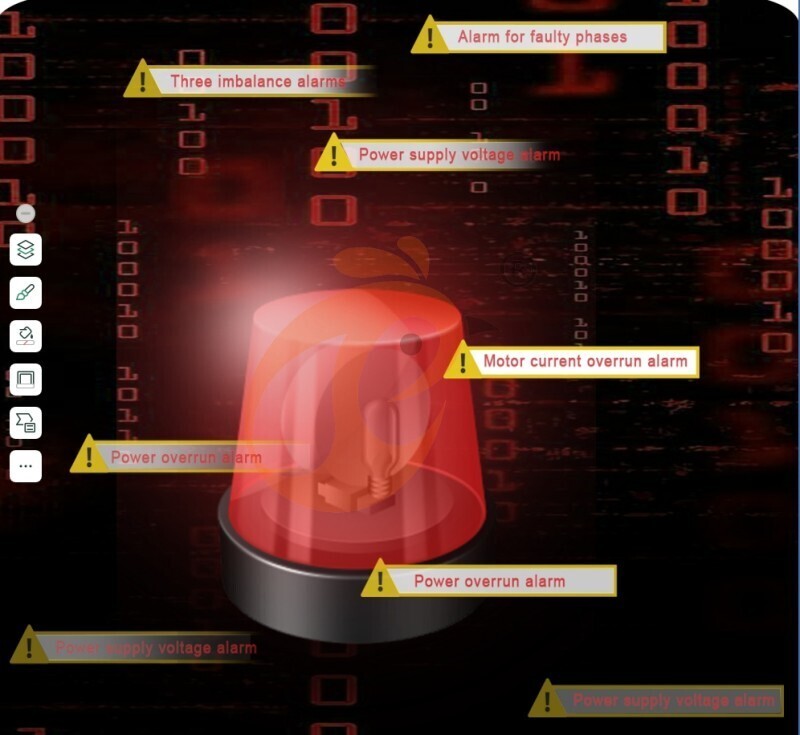

4. Система тревоги и безопасности

Комплектующие

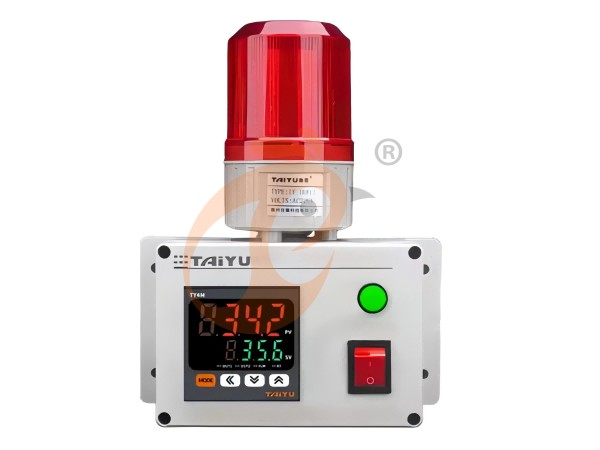

• Модуль тревоги контроллера

• Интерфейс аварийного отключения

Процесс работы

• Обнаружение аномальных показаний или неисправности оборудования.

• Отправка уведомлений в реальном времени менеджеру фермы через мобильное приложение или компьютер.

• Автоматическое отключение соответствующего оборудования для предотвращения повреждений или рисков.

• Запись событий тревоги и напоминания о техническом обслуживании.

Обслуживание системы управления терминалом окружающей среды

1. Вентиляторы: Чистка лопастей ежеквартально; проверка центровки двигателя.

2. Датчики: Проверка показаний ежемесячно; калибровка при необходимости.

3. Занавесы и заслонки: Смазка дважды в год; обеспечение плавной работы.

4. Программное обеспечение контроллера: Обновление ежеквартально для поддержания эффективности алгоритмов.

5. Воздуховоды и трубы: Осмотр дважды в год; удаление пыли или засоров.

6. Итог: Регулярное обслуживание обеспечивает надежную работу, оптимальный микроклимат и улучшенные показатели птицы.

Советы по выбору клеток для кур и оборудования для птицефермы

Только для справки, зависит от ваших фактических потребностей и ситуации на птицеферме.
